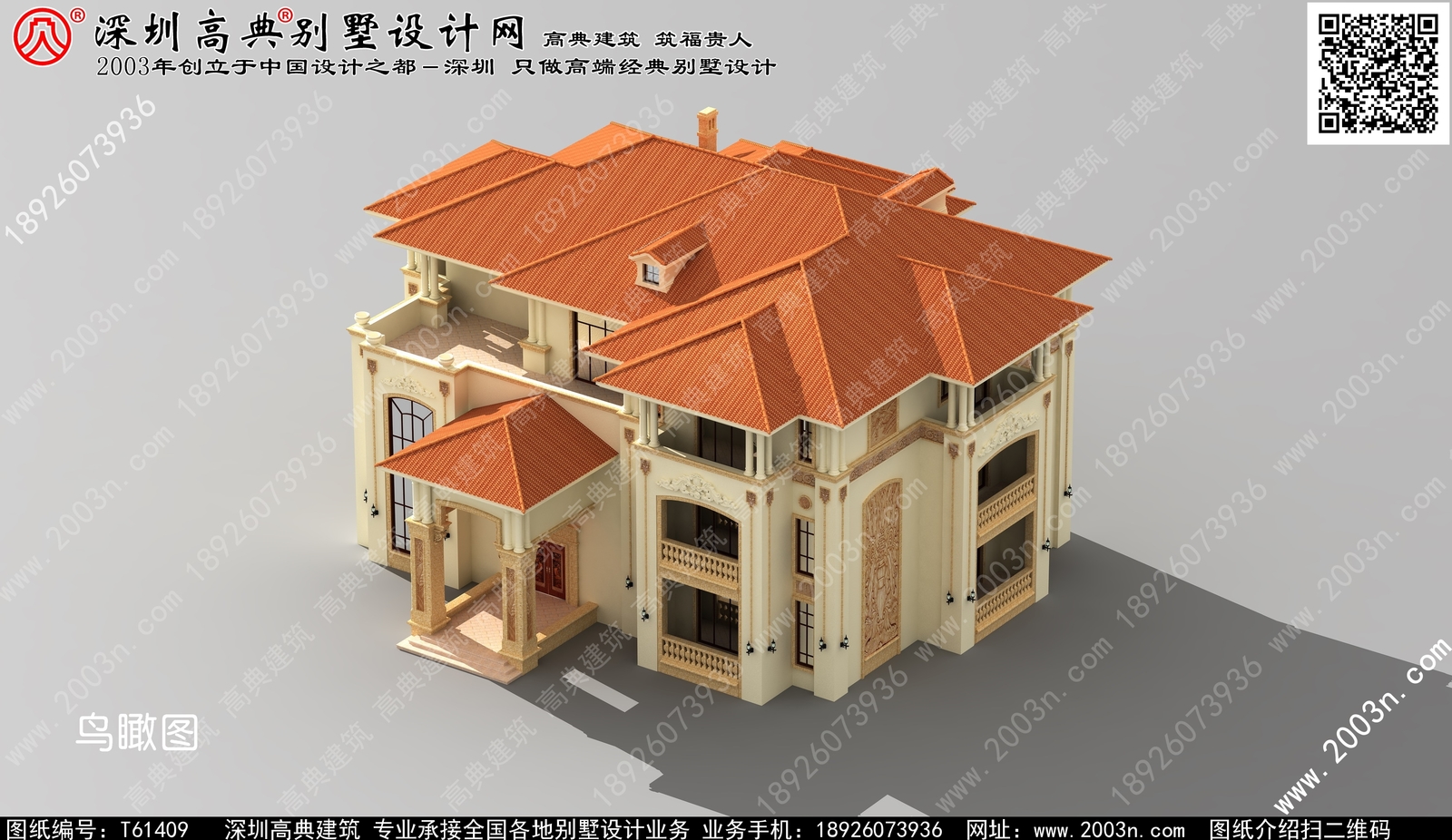

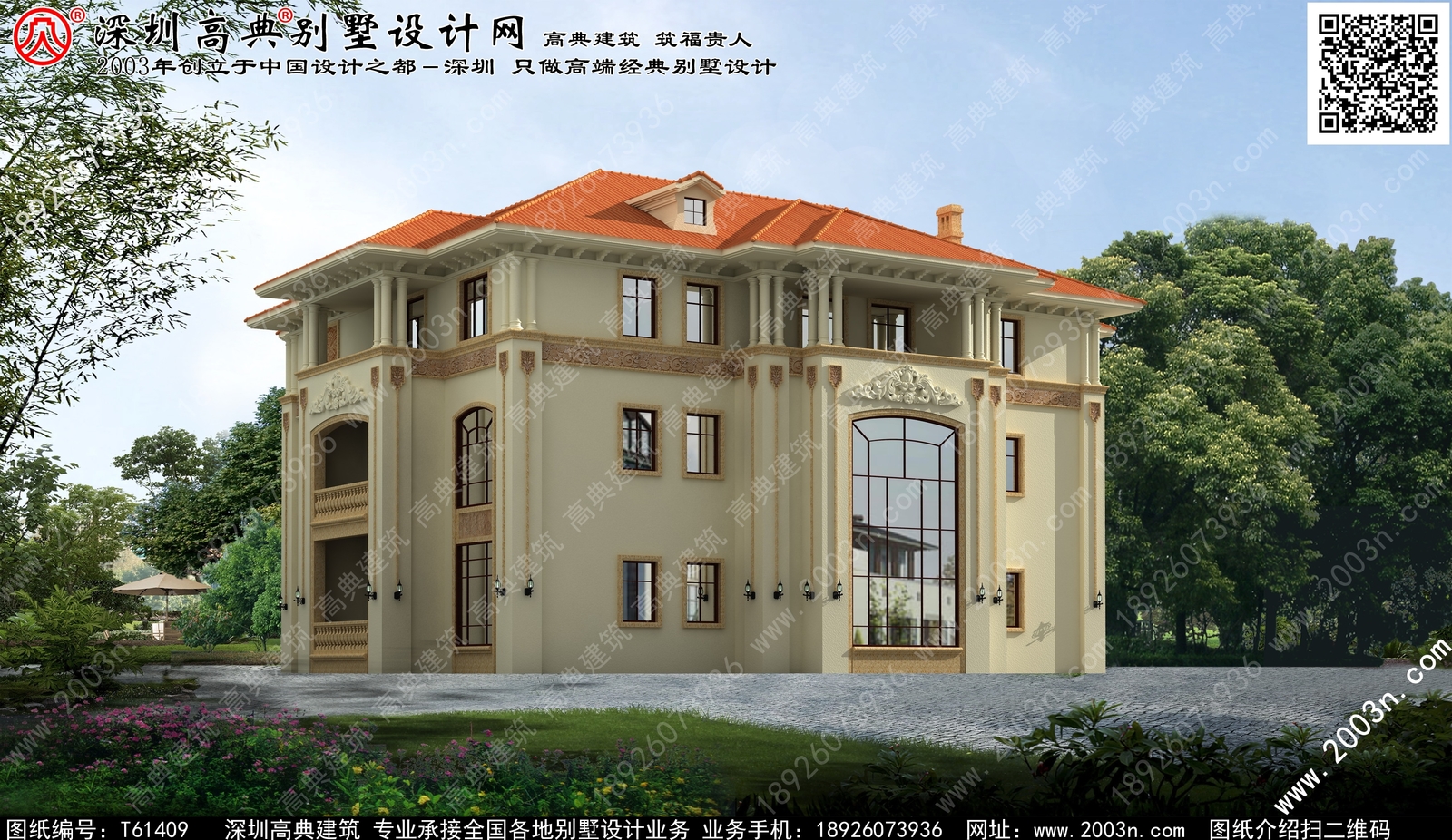

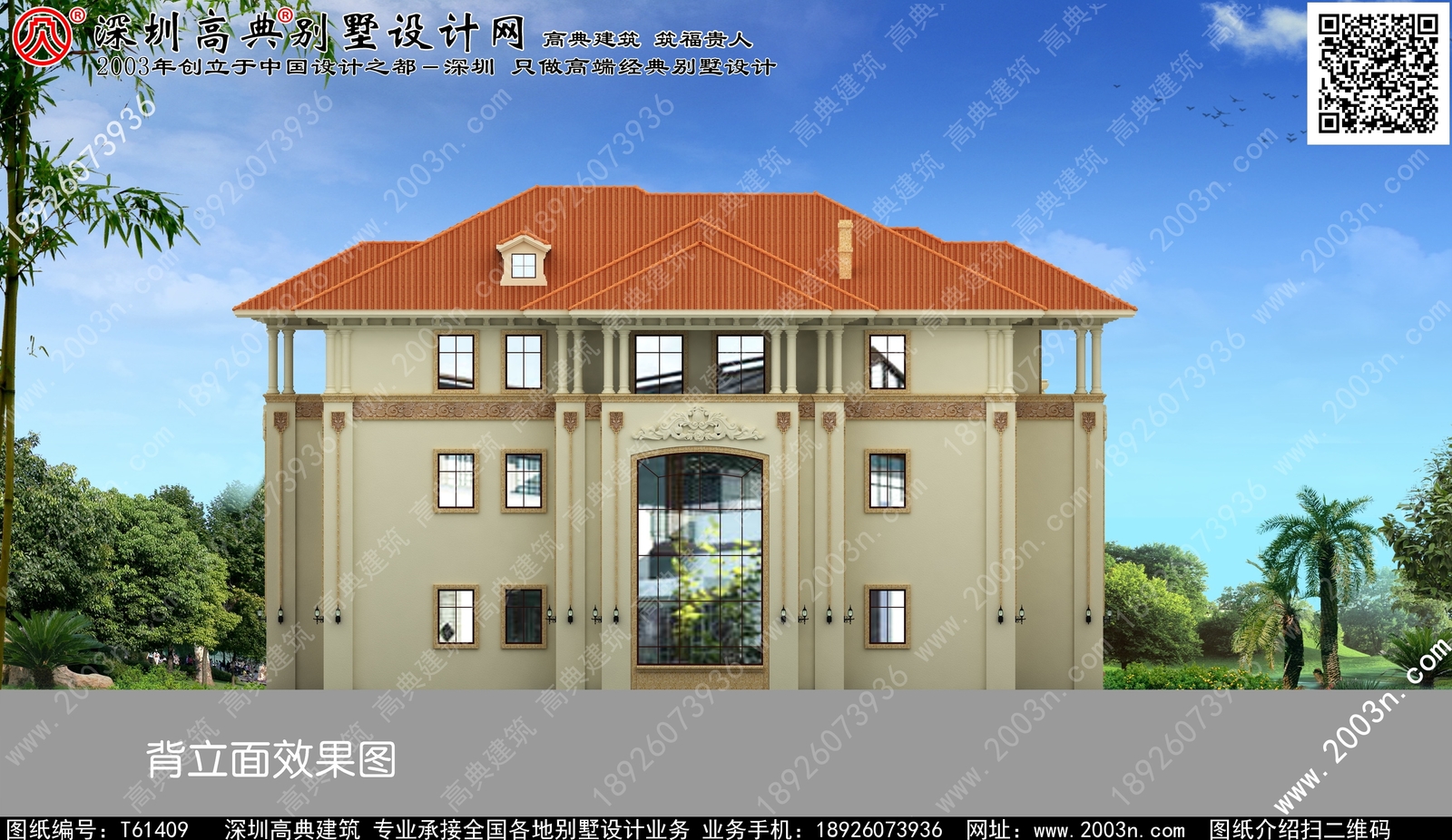

别墅设计图纸与效果图大全欧式豪华别墅/图纸编号T61409首层469平方米

此栋别墅规格介绍：
总建筑面积：1218.73平方米(是指各层建筑面积之和)
一层面积：469.80平方米
二层面积：359.08平方米
三层面积：389.85平方米
占地规格：门面(左右)27.5米X进深(前后)24.6米
图纸张数：效果图12张、施工图共64张A2规格(即建施、结施、水施、电施)


本别墅适合做私家顶级豪宅也可做会所



首层室内功能介绍：
大门楼[22平方米]<前面中间>，
客厅及弧型楼梯[170平方米]<房屋中间前面到后面>，
餐厅带阳台[39平方米/12平方米]<左面中间>，
厨房带杂物间[17平方米/7平方米]<左后面>，
家庭厅带阳台[45平方米/12平方米]<右面中间>，
公用卫生间[6平方米]<右后面靠左>，
卧室1带阳台带卫生间带衣帽间[33平方米/11平方米/6平方米/5平方米]<右前面>
卧室2带卫生间带衣帽间[26平方米/6平方米/6平方米]<左前面>
卧室3[24平方米]<右后面>

二层室内功能介绍：
客厅中空[90平方米]<后面中间>，
楼弧型楼梯和小客厅[63平方米]<左面中间>，
公用卫生间[6平方米]<右后面靠左>，
卧室4带阳台带卫生间带衣帽间[33平方米/11平方米/6平方米/5平方米]<右前面>
卧室5带卫生间带衣帽间[26平方米/6平方米/6平方米]<左前面>
卧室6[24平方米]<右后面>
卧室7带阳台[24平方米/12平方米]<右面中间靠后>
双跑楼梯[18平方米]<右面中间靠前>
卧室8带阳台卫生间带衣帽间[39平方米/12平方米/12平方米/13平方米]<左面中间和左后面>

三层室内功能介绍：
前面露台[57平方米]<左前面>健身娱乐大厅带杂物间[79平方米/12平方米]<前面中间>
公用卫生间[6平方米]<右后面靠左>，
卧室9带阳台带卫生间带衣帽间[33平方米/11平方米/6平方米/5平方米]<右前面>
卧室10带阳台卫生间带衣帽间[39平方米/12平方米/12平方米/13平方米]<左面中间和左后面>
卧室11[24平方米]<右后面>
卧室12带阳台[24平方米/12平方米]<右面中间靠后>
双跑楼梯[18平方米]<右面中间靠前>
卧室13和卧室14带阳台[20平方米/20平方米/18平方米]<后面中间>

此别墅外墙主要材料：西瓦、真石漆、黄金贵花岗石、砂岩石浮雕

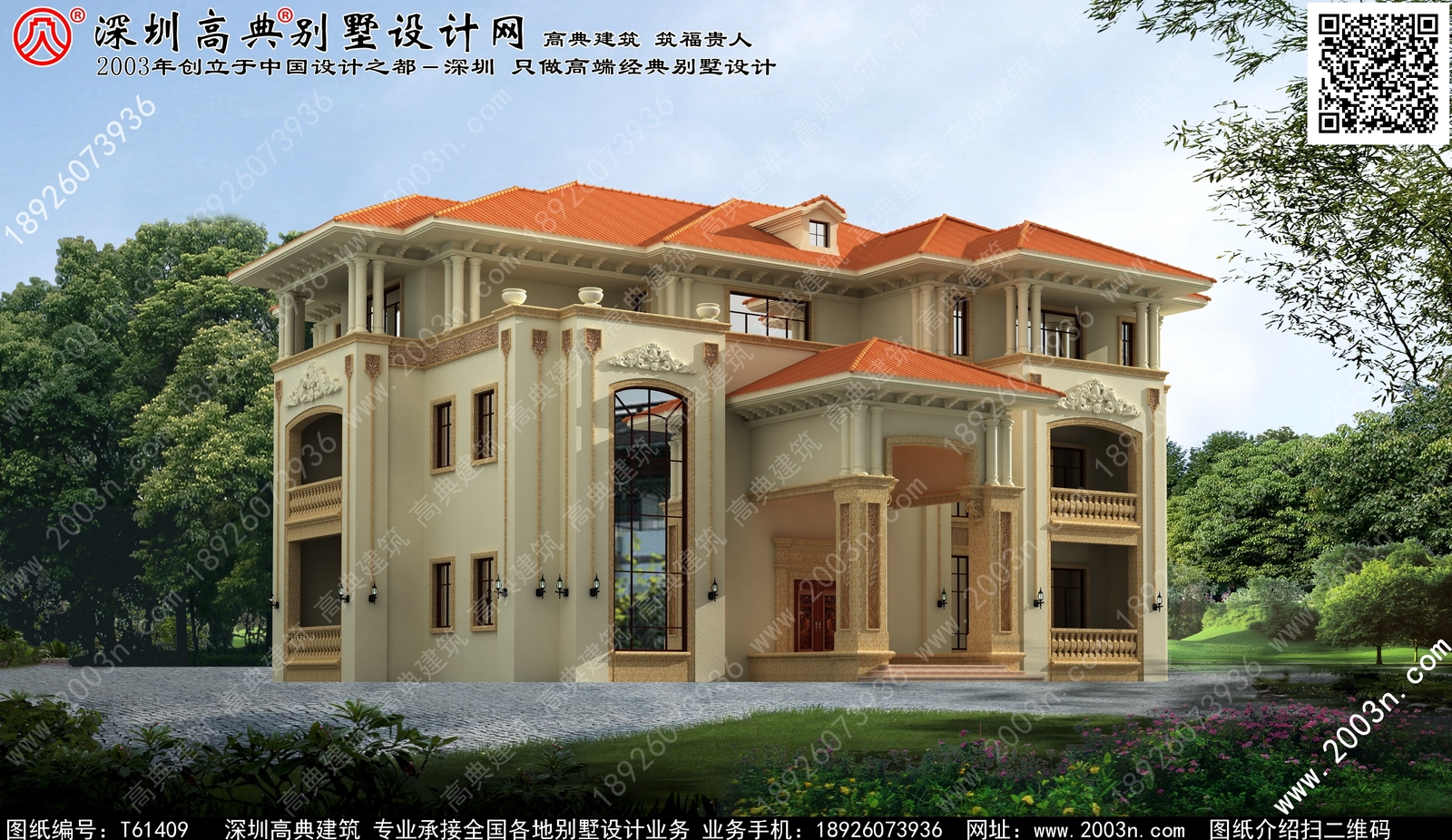

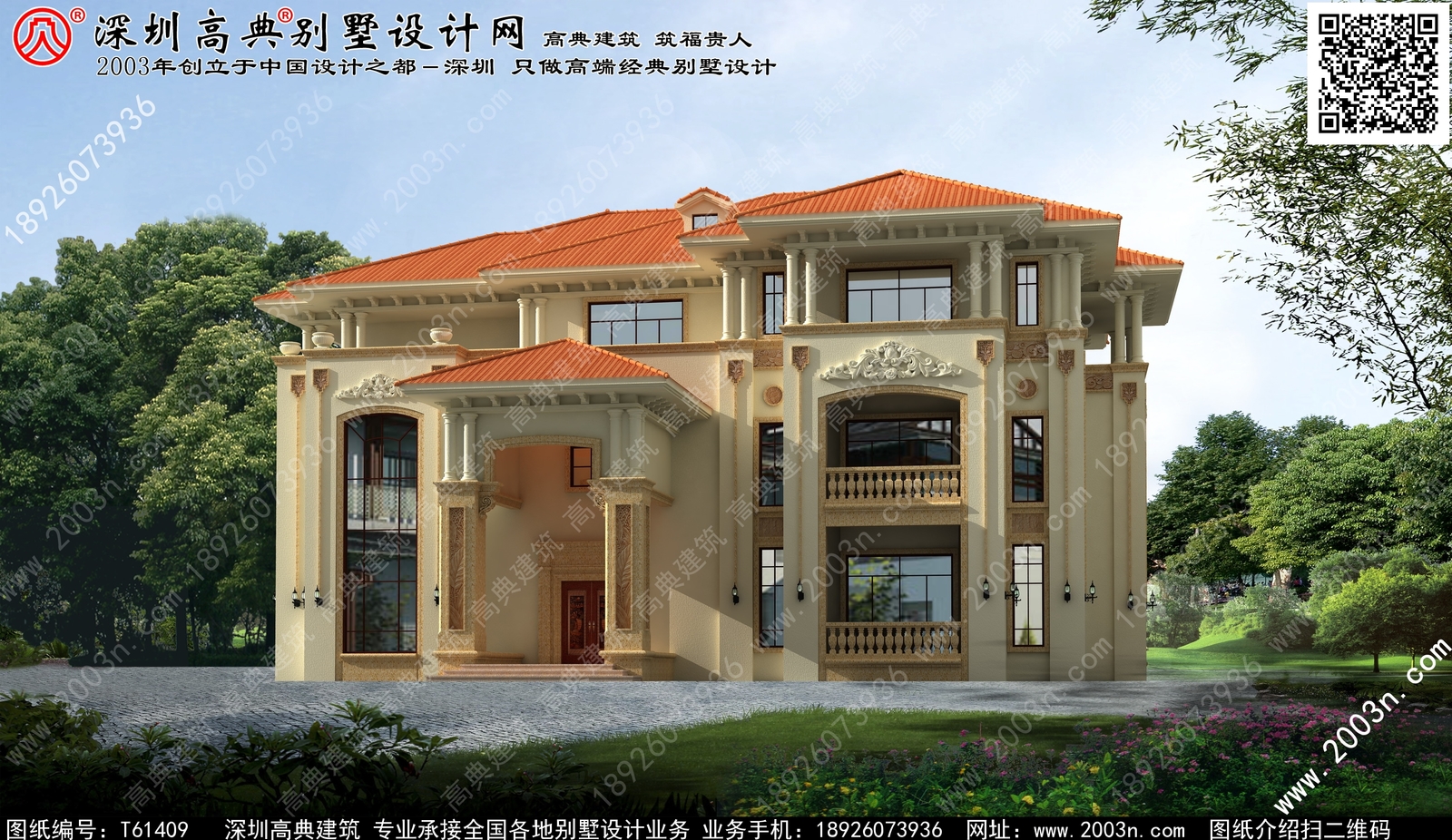

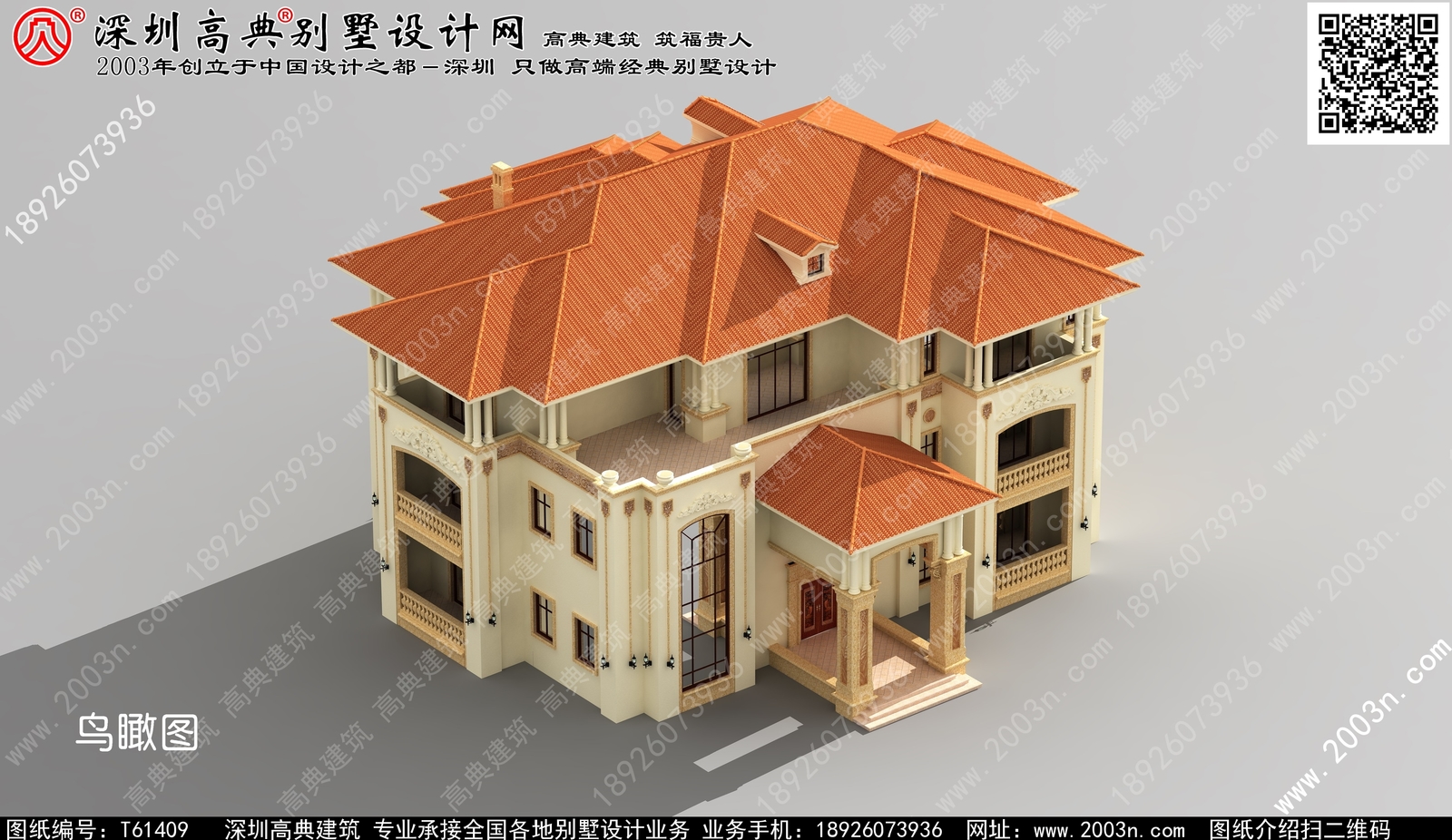

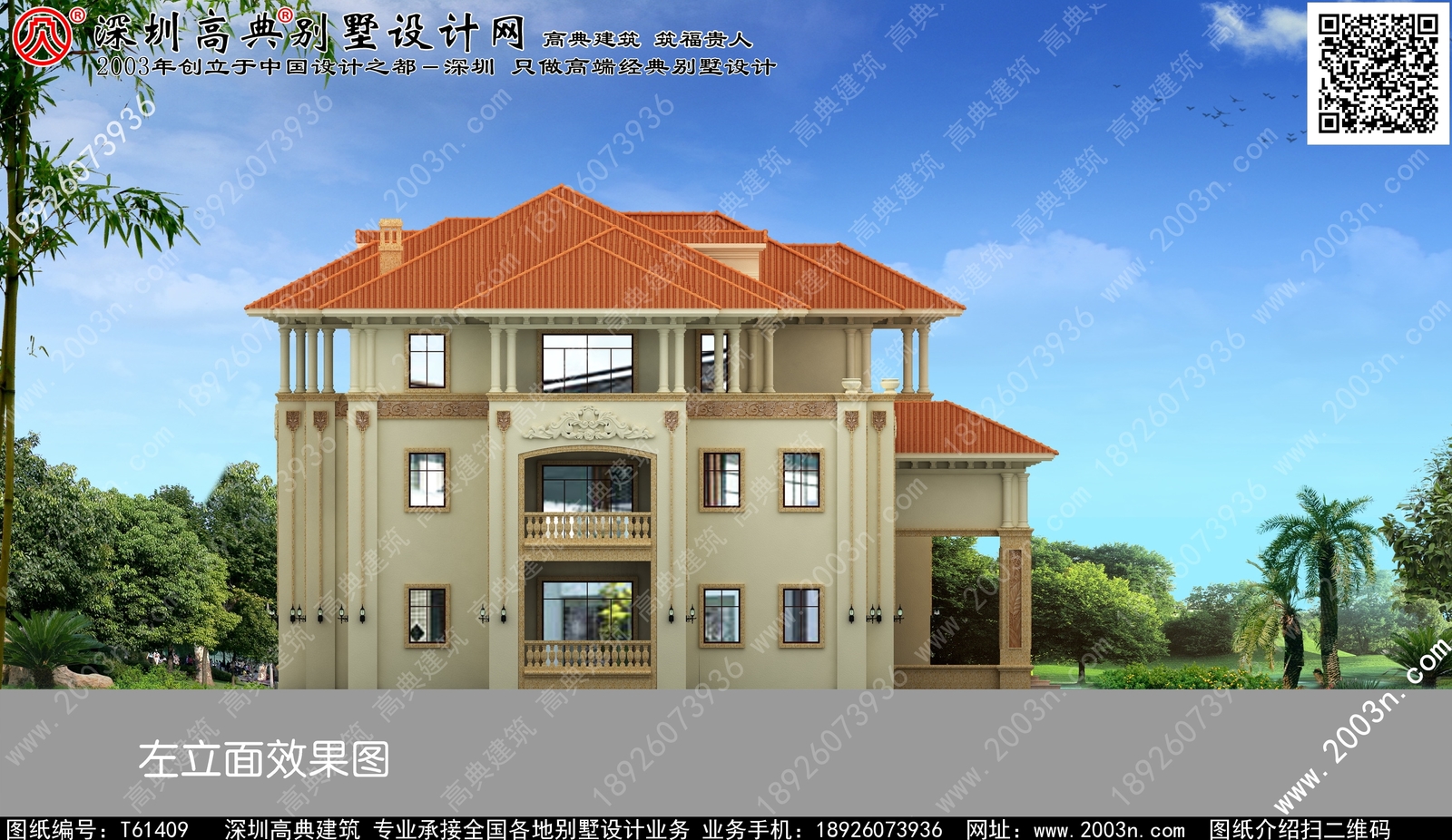

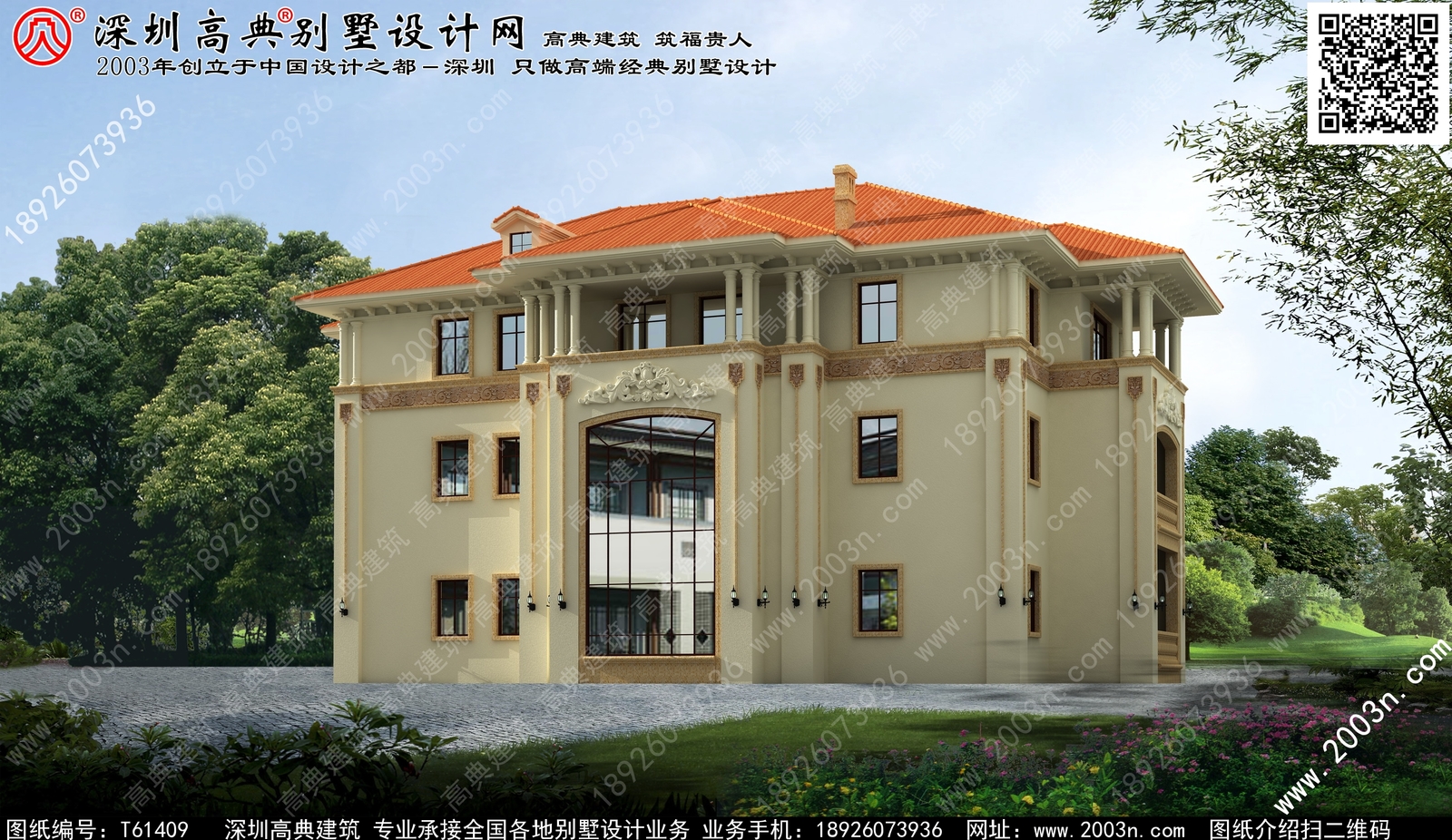

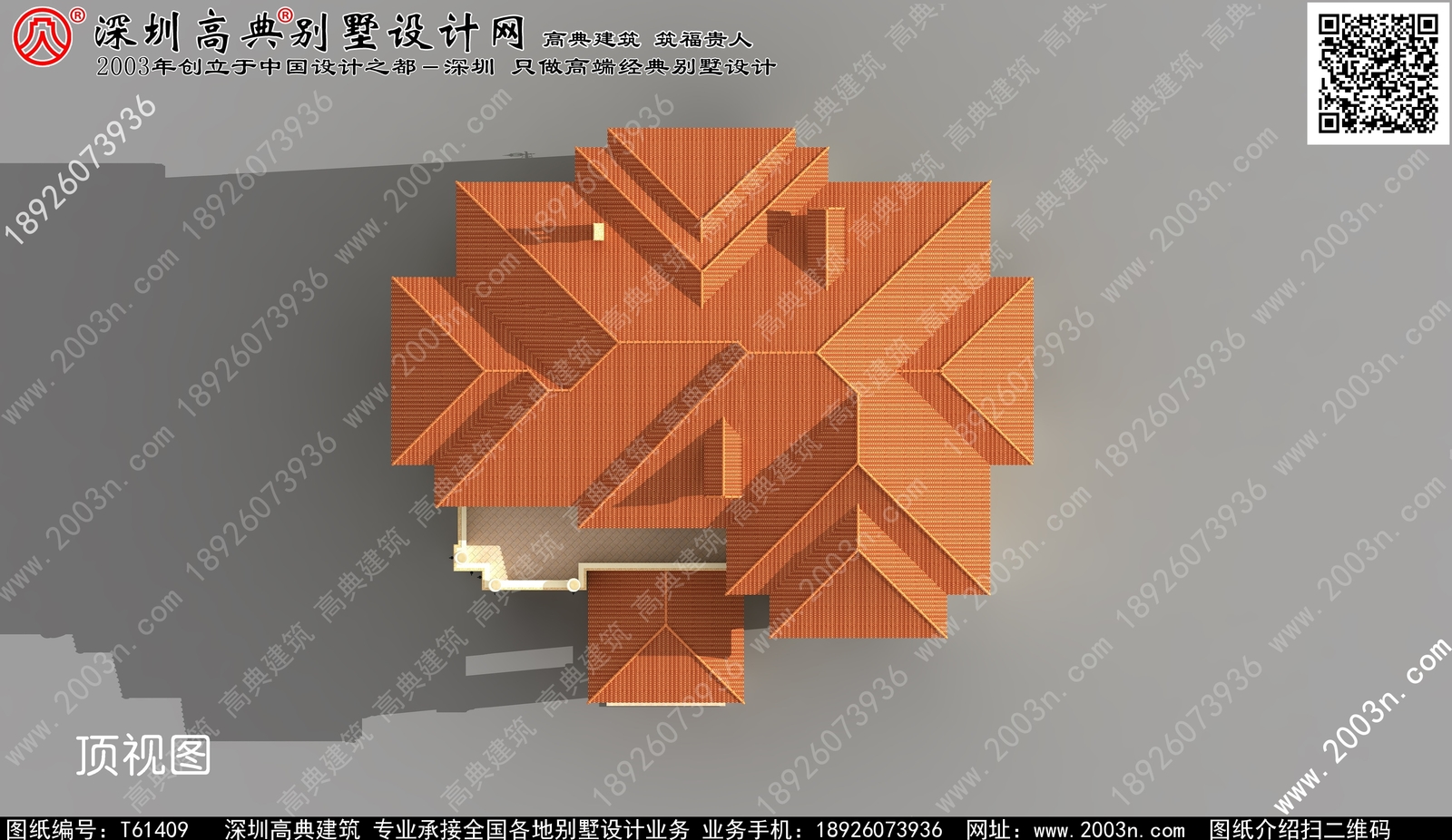

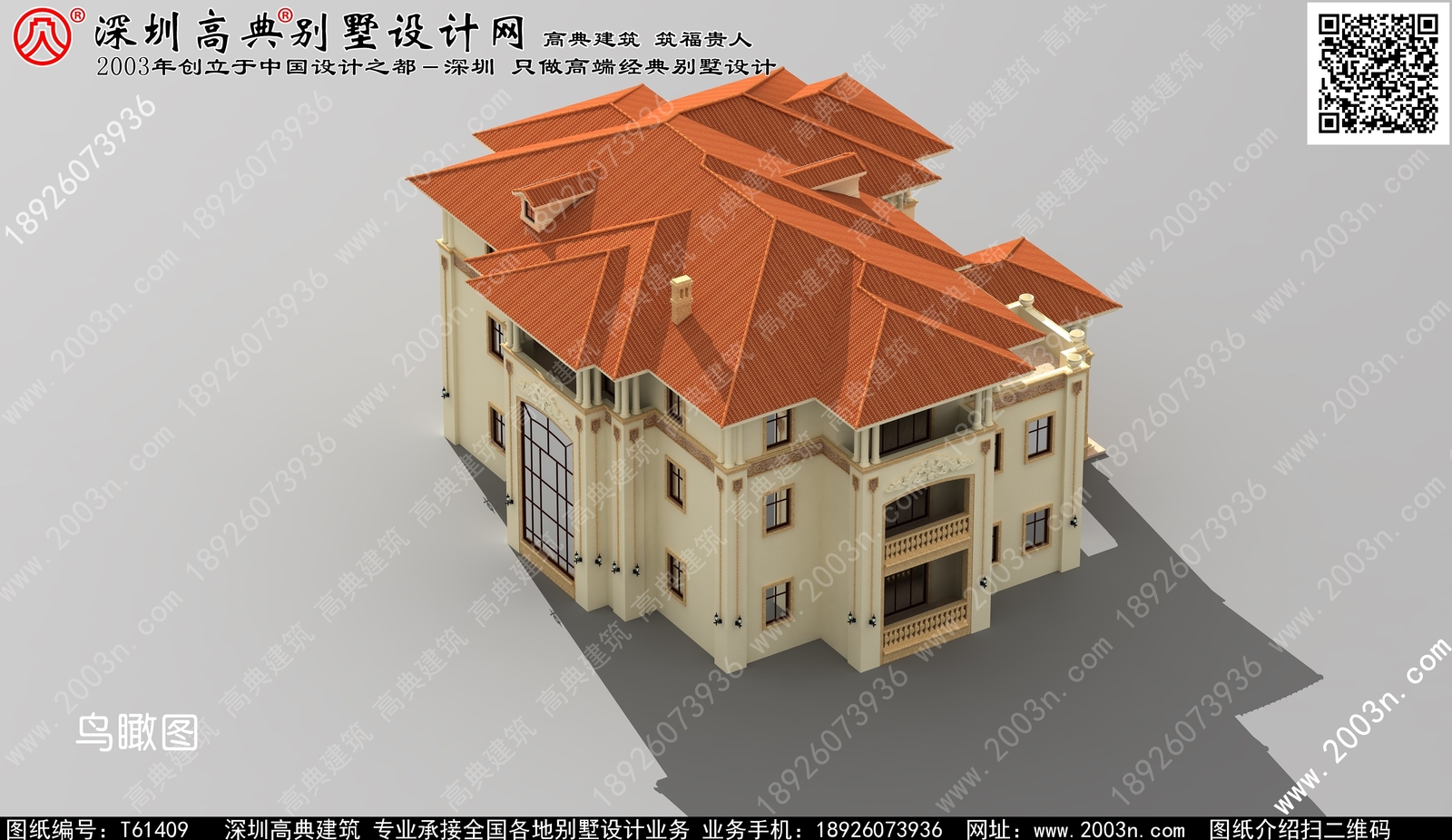

【T61409号别墅设计图纸】高清版别墅外观效果图请看下面网址
